wentylator kuchenny

COOKVENT EC

  • silnik poza strumieniem powietrza
  • możliwość regulacji obrotów
  • ocynkowana obudowa stalowa
  • łatwy dostęp serwisowy
  • energooszczędne silniki EC

zapytaj o produkt umów się z handlowcem

Konstrukcja


Wentylator promieniowy przeznaczony głównie do stosowania w wyciągach kuchennych. Obudowa wykonana z galwanizowanej blachy stalowej, izolowana termicznie i akustycznie wełną mineralną o grubości 40 mm, posiada łatwo otwierane drzwi inspekcyjne, na których zamontowany jest układ silnik-wirnik oraz układ elektroniki. Zastosowanie uchylnej obudowy pozwala na łatwe czyszczenie wnętrza wentylatora.

Cechą szczególną wentylatora jest zastosowanie silnika EC (elektronicznie komutowany). Dzięki odseparowaniu modułu silnika od medium i wykorzystaniu specjalnego modułu chłodzenia, układ elektroniki jest w stanie funkcjonować nawet przy wysokiej temperaturze przetłaczanego powietrza.

Obudowa została zaprojektowana tak, aby ułatwić odprowadzanie skroplin z wnętrza wentylatora poprzez odpływ drenażowy 3/4” (pod warunkiem instalacji wentylatora wylotem w górę, ponadto instalacja powinna być wyposażona w stosowne filtry / łapacze tłuszczu). W komplecie dostarczane są gumowe wibroizolatory oraz szyny wspornikowe ułatwiające montaż na konsoli wsporczej.

Wirnik


Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej. Kształt łopatek zapewnia brak wrażliwości na osadzający się tłuszcz, który nie ma wpływu na parametry pracy wentylatora. Poza tym wirnik z łopatkami pochylonymi do tyłu ma wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach pracy. Dzięki temu pobór mocy jest mniejszy.



Napęd i sterowanie


Wyposażone w jednofazowe silniki elektronicznie komutowane EC. Moduł silnika zlokalizowany całkowicie poza strumieniem przepływającego powietrza. Zasilanie 230~1 stopień ochrony silnika Silniki posiadają wbudowane zabezpieczenia termiczne. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów do którego można zastosować opcjonalny potencjometr 10 kΏ lub zewnętrznego sterownika.



Maksymalna temperatura pracy


temperatura otoczenia: 80°C

temperatura medium: 120°C

Zastosowanie


Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania w dowolnych instalacjach odciągowych wymagających odprowadzenia skroplin wody.

Dane techniczne

Typ

Q max
[m3/h]
Δpmax
[Pa]
Pmax
[W]
U
[V]
I max
[A]
RPM max
[1/min]
LWA
[dB(A)]
LpA2
[dB(A)]
tmax1
[oC]
m
[kg]
nr kat.
COOKVENT 200/2200 EC 2220 1270 693 230,1~ / 0-10 3,2 4000 80 57 40 28,0 14307100
COOKVENT 250/2800 EC 2850 1260 894 230,1~ / 0-10 4,2 3650 78 55 40 36,4 14307200
COOKVENT 315/3200 EC 3250 1080 885 230,1~ / 0-10 4,1 3000 74 51 40 - 14307300
COOKVENT 315/4000 EC 4090 1380 1246 230,1~ / 0-10 5,7 3440 77 54 50 38,1 13607400
COOKVENT 355/4800 EC 4885 1350 1385 230,1~ / 0-10 6,3 3050 74 51 45 49 13963800
COOKVENT 355/6200 EC 6245 1050 1342 230,1~ / 0-10 6,1 2060 74 51 45 64 13971700

1) maksymalna temperatura otoczenia przy stosowaniu regulacji

2) poziom ciśnienia akustycznego w odległości 4m od obudowy (pole swobodne)

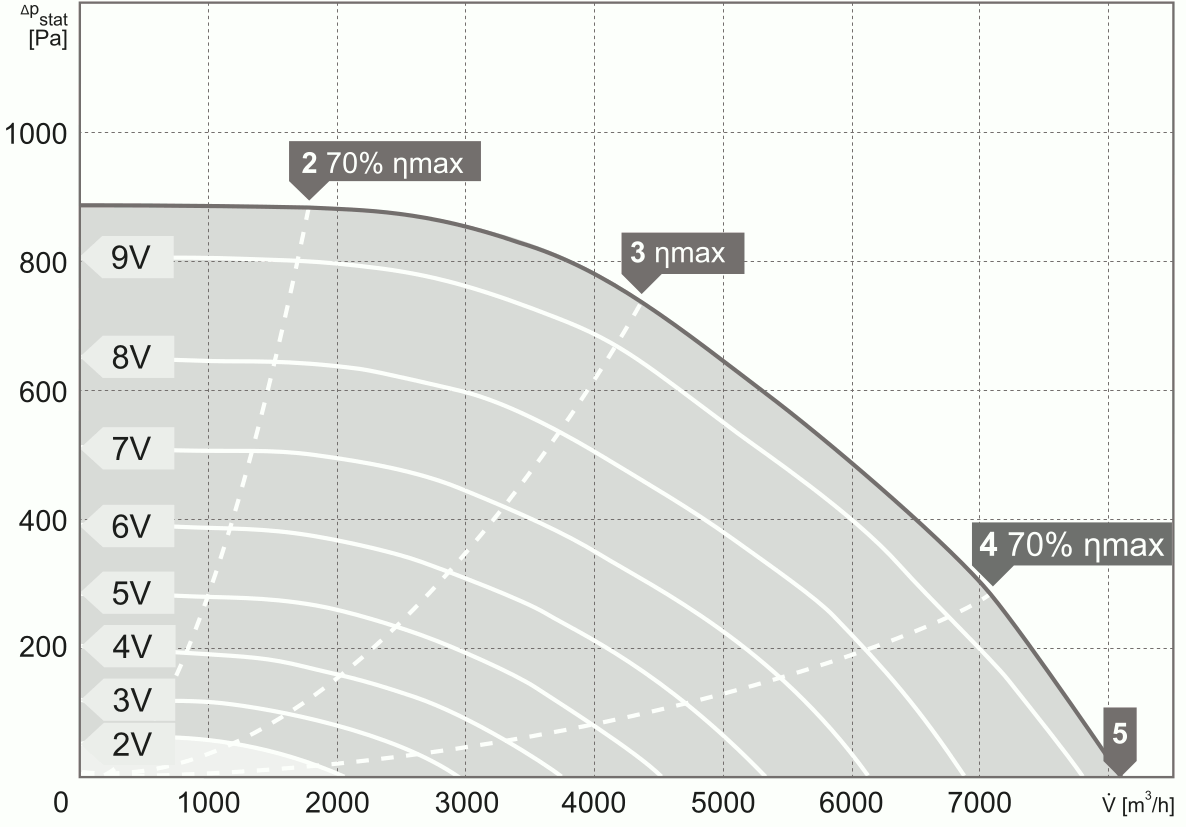

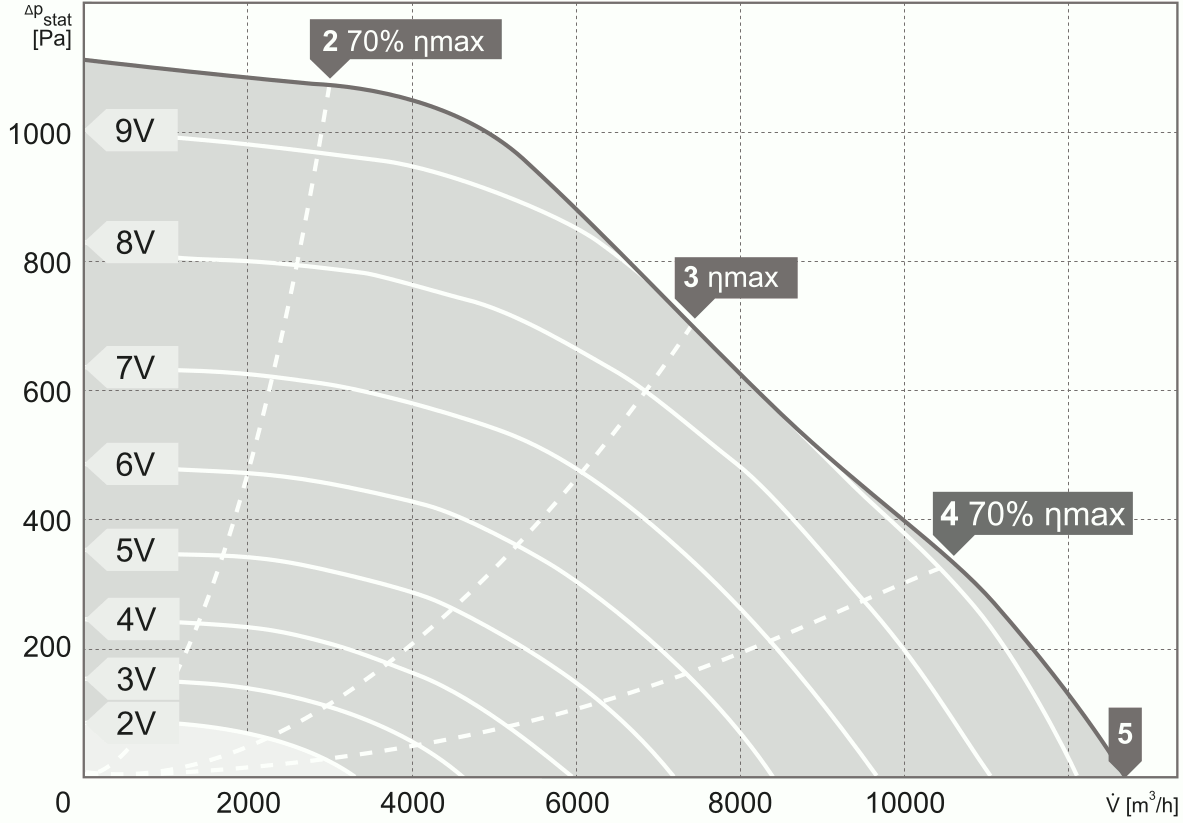

Charakterystyki pracy

  • COOKVENT 200/2200 EC
  • COOKVENT 250/2800 EC
  • COOKVENT 315/3200 EC
  • COOKVENT 315/4000 EC
  • COOKVENT 355/4800 EC
  • COOKVENT 355/6200 EC

Wymiary

Typ A
[mm]
B
[mm]
C
[mm]
Ød
[mm]
D
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
I
[mm]
J
[mm]
K
[mm]
L
[mm]
COOKVENT 200/2200 EC 492 574 474 199 445 394 285 142 131 480 483 480 265
COOKVENT 250/2800 EC 592 693 561 249 505 494 344 166 156 540 562 549 315
COOKVENT 315/3200 EC 592 692 561 314 505 494 344 200 156 540 562 549 315
COOKVENT 315/4000 EC 592 692 561 505 494 344 200 156 540 562 500 315 265
COOKVENT 355/4800 EC 700 790 663 555 602 405 218 181 590 612 550 365 315
COOKVENT 355/6200 EC 832 916 789 555 734 477 220 181 590 612 575 365 436

Akcesoria

WKS

konsola wsporcza

WSH

osłona silnika

GS

wyłącznik serwisowy

MTV-1/010

potencjometr

MTP 10

potencjometr

WKS

konsola wsporcza

WSH

osłona silnika
