centrala wentylacyjna

SALVA

  • wbudowany wymiennik przeciwprądowy
  • odzysk ciepła do 90%
  • zintegrowana automatyka Plug&Play
  • automatyczny 100% by-pass
  • filtry panelowe wysokiej klasy ISO ePM1/ePM10
  • zintegrowana nagrzewnica wodna/nagrzewnica elektryczna/chłodnica freonowa
  • obudowa ze stali galwanizowanej izolowana termicznie i akustycznie

zapytaj o produkt umów się z handlowcem

Konstrukcja

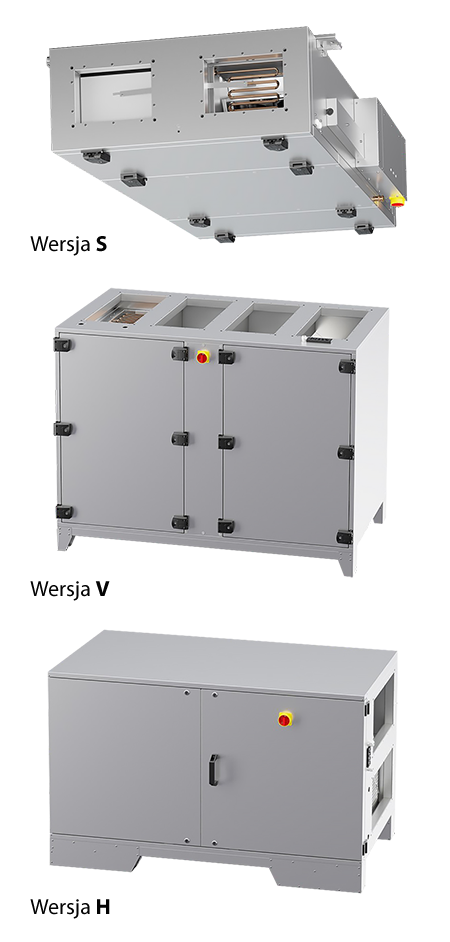

Centrale dostępne są w trzech wersjach wykonania:

  • wersja S o ultrapłaskiej konstrukcji, możliwość wykonania w wersji prawej lub lewej (standardowo wersja prawa), przeznaczona do montażu w przestrzeni sufitu podwieszanego,
  • wersja V z górnym podłączeniem przewodów wentylacyjnych oraz dużymi drzwiami inspekcyjnymi,
  • wersja H z poziomym podłączeniem przewodów wentylacyjnych, możliwość wykonania w wersji prawej lub lewej (standardowo wersja prawa), może być montowana na zewnątrz przy zastosowaniu opcjonalnych akcesoriów zewnętrznych (daszka, czerpni oraz wyrzutni).

Obudowa wykonana bezszkieletowo, dzięki czemu wyeliminowano powstawanie tzw. zimnych mostków. Centrale w całości wykonane są z podwójnego płaszcza z arkuszy blachy stalowej ocynkowanej wypełnionych wewnątrz niepalną wełną mineralną o grubości 40-50 mm w zależności od modelu. W celu osiągnięcia żądanych parametrów powietrza nawiewanego szczególnie w okresie zimowym zastosowano wtórne nagrzewnice wodne lub elektryczne. Łatwość obsługi i eksploatacji zapewniają duże drzwi inspekcyjne, oraz możliwość łatwego demontażu wszystkich elementów wewnętrznych centrali. Opcjonalnie zamówić można m. in. moduł sterowania BMS, tłumik kanałowy, przepustnice z siłownikiem, chłodnice wodną lub freonową (tylko dla wersji wyposażonych w nagrzewnicę wodną), system odprowadzania skroplin, daszek ochronny. Centrale wyposażone zostały w wysokiej klasy filtry panelowe o dużej powierzchni absorpcji zanieczyszczeń klasy ISO ePM1/ePM10 na wlocie powietrza świeżego oraz na wlocie powietrza wywiewanego. Stan zanieczyszczenia filtrów jest monitorowany przy użyciu czujników różnicy ciśnień. Łatwy dostęp poprzez duże drzwi inspekcyjne oraz gładkie powierzchnie wewnętrzne pozwalają na utrzymanie wnętrza central w czystości.

Sterowanie i automatyka


Centrale rekuperacyjne SALVA są gotowe do użycia Plug&Play, w pełni okablowane, posiadają zainstalowaną automatykę, wyłącznik serwisowy oraz dotykowy panel sterujący z wbudowanym czujnikiem temperatury. Z poziomu panelu możliwa jest: kontrola aktualnej wydajności, temperatury i stanu zużycia filtrów, nastawa minimalnych i maksymalnych docelowych wartości temperatury, definiowanie i nastawa wydajności powietrza, regulacja wydajności w zależności od wskazań czujników ruchu, CO2, VOC (jakości powietrza), wilgotności lub innego czujnika z przetwornikiem 0-10V, nastawa pracy automatycznej w zależności od ustawionego harmonogramu kalendarza tygodniowego i dzień/noc (ON/OFF, obniżenie nocne/pełna wydajność), kontrola stanu siłowników, ochrony przeciwzamrożeniowej, pompy obiegowej, filtrów, kontrola błędów i sygnalizacja awarii.

Wymiennik ciepła


Wszystkie centrale SALVA wyposażone są w wymiennik aluminiowy o przepływie krzyżowo-przeciwprądowym. Konstrukcja wymiennika zapewnia uzyskanie wysokich sprawności odzysku ciepła aż do 90% przy jednocześnie niskich oporach przepływu. Standardowo każda centrala wyposażona jest w automatyczny 100% by-pass, umożliwiający przewietrzanie pomieszczeń w okresie letnim, tzw. funkcję freecooling, jak również zabezpieczenie przeciwzamrożeniowe wymiennika ciepła.

Wentylatory


Funkcja nawiewu i wyciągu powietrza realizowana jest przez energooszczędne wentylatory promieniowe EC z łopatkami pochylonymi do tyłu. Zastosowane sterowanie oraz układ pomiarowy umożliwiają pracę centrali w funkcji utrzymania rzeczywistego zadanego przepływu (constant flow).

Zastosowanie


Wentylacja wszelkich obiektów gdzie pożądany jest odzysk ciepła. Wentylacja małych biur, sklepów, sal lekcyjnych i konferencyjnych, aptek, przychodni, itp. Idealnie nadają się do zastosowań zarówno w nowym budownictwie jak i w obiektach przebudowywanych. Małe gabaryty i łatwy dostęp do wszystkich elementów umożliwiają montaż we wszelkich miejscach o ograniczonej przestrzeni.

Dane techniczne

SALVA S

Typ Vmax
[m3/h]
Un
[V]
Imax
[A]
Pmax
[W]
n
[1/min]
m
[kg]
Wymiar przyłączy
[mm]
Kod wykonanie prawe Kod wykonanie lewe
SALVA 660 S 870 230,~1 3,2 344 3820 138 300x200 16329500 16370900
SALVA 660 S/W 870 230,~1 3,2 344 3820 138 300x200 16321700 16371000
SALVA 660 S/E 870 230,~1 16 33701 3820 138 300x200 16329200 16370800
SALVA 1200 S 1500 230,~1 3,93 558 2930 245 500x300 16379300 16379000
SALVA 1200 S/W 1450 230,~1 2,56 558 2950 247 500x300 16379900 16379600
SALVA 1200 S/E 1500 400,~3 13 67001 2930 247 500x300 16378700 16378400
SALVA 1700 S 2060 230,~1 5 1050 3420 248 500x300 16373100 16373400
SALVA 1700 S/W 1985 230,~1 5 1200 3410 250 500x300 16373000 16373300
SALVA 1700 S/E 2060 400,~3 13 72001 3420 250 500x300 16371700 16373200
SALVA 2500 S 3030 230,~1 7 1450 3400 355 700x300 16375600 16375800
SALVA 2500 S/W 2975 230,~1 7 1456 3400 355 700x300 16374300 16374500
SALVA 2500 S/E 2975 230,~1 7 14562 3400 355 700x300 16375500 16375700



1 znamionowy pobór mocy dla urządzeń wyposażonych w nagrzewnicę elektryczną

2 nagrzewnica elektryczna stanowi element zewnętrzny



SALVA H

Typ Vmax
[m3/h]
Un
[V]
Imax
[A]
Pmax
[W]
n
[1/min]
m
[kg]
Wymiar przyłączy
[mm]
Kod wykonanie prawe Kod wykonanie lewe
SALVA 700 H/W 870 230,~1 3 360 3800 170 400x250 16540900 16541000
SALVA 700 H/E 870 230,~1 16 33601 3800 170 400x250 16541100 16541200
SALVA 700 H/F 870 230,~1 3 360 3800 170 400x250 16541300 16541400
SALVA 1300 H/W 1625 230,~1 4 590 2540 230 500x300 16541500 16541600
SALVA 1300 H/E 1625 230,~1 13 65901 2540 230 500x300 16541700 16541800
SALVA 1300 H/F 1625 230,~1 4 590 2540 230 500x300 16541900 16542000
SALVA 2300 H/W 2670 230,~1 6,8 1550 3040 282 600x350 16542100 16542200
SALVA 2300 H/E 2670 400,~3 13,3 90501 3040 282 600x350 16542300 16542400
SALVA 2300 H/F 2670 230,~1 6,8 1550 3040 282 600x350 16542500 16542600
SALVA 3000 H/W 3440 400,~3 3,34 2200 3400 383 600x400 16542700 16542800
SALVA 3000 H/E 3440 400,~3 3,34 22002 3400 383 600x400 16542900 16543000
SALVA 3000 H/F 3440 400,~3 3,3 2200 3400 383 600x400 16543100 16543200



1 znamionowy pobór mocy dla urządzeń wyposażonych w nagrzewnicę elektryczną

2 nagrzewnica elektryczna stanowi element zewnętrzny



SALVA V

Typ Vmax
[m3/h]
Un
[V]
Imax
[A]
Pmax
[W]
n
[1/min]
m
[kg]
Wymiar przyłączy
[mm]
Kod producenta
SALVA 660 V/W L 840 230,~1 2,9 336 3810 171,3 400x200 16535900
SALVA 660 V/E L 830 230,~1 16 34001 3820 172,5 400x200 16536000
SALVA 1300 V/W L 1630 230,~1 4 556 2940 249 500x250 16536100
SALVA 1300 V/E L 1630 230,~3 13 65901 2940 249 500x250 16536200
SALVA 2300 V/W L 2745 230,~1 6,7 1452 3350 306 600x300 16536300
SALVA 2300 V/E L 2745 400,~3 13,3 90501 3350 306 600x300 16536400
SALVA 3000 V/W L 3575 400,~3 3,7 2246 3480 429 600x400 16536500
SALVA 3000 V/E L 3575 400,~3 3,7 22462 3480 429 600x400 16609800



1 znamionowy pobór mocy dla urządzeń wyposażonych w nagrzewnicę elektryczną

2 nagrzewnica elektryczna stanowi element zewnętrzny



Charakterystyki pracy

  • SALVA 660 S | SALVA 660 S/W | SALVA 660 S/E
  • SALVA 1200 S | SALVA 1200 S/W | SALVA 1200 S/E
  • SALVA 1700 S | SALVA 1700 S/W | SALVA 1700 S/E
  • SALVA 2500 S | SALVA 2500 S/W | SALVA 2500 S/E
  • SALVA 700 H/W | SALVA 700 H/E | SALVA 700 H/F
  • SALVA 1300 H/W | SALVA 1300 H/E | SALVA 1300 H/F
  • SALVA 2300 H/W | SALVA 2300 H/E | SALVA 2300 H/F
  • SALVA 3000 H/W | SALVA 3000 H/E | SALVA 3000 H/F
  • SALVA 660 V/W L | SALVA 660 V/E L
  • SALVA 1300 V/W L | SALVA 1300 V/E L
  • SALVA 2300 V/W L | SALVA 2300 V/E L
  • SALVA 3000 V/W L | SALVA 3000 V/E L

Akcesoria

VS

złącze przeciwdrganiowe

STK

zawór kulowy

RD SALVA

osłona dachowa

MAK

przepustnica

SYS 01 / SYS 02

syfon kulowy
