wentylator strumieniowy

PIRAX.S PIRAX.RS

  • oszczędność kosztów i energii
  • mała przestrzeń montażowa
  • cicha praca
  • szybka i łatwa instalacja

zapytaj o produkt umów się z handlowcem

Konstrukcja


Strumieniowy wentylator typu „jet” przeznaczony do pracy w systemach wentylacji bytowej garaży do wymuszania przepływu zanieczyszczonego powietrza w kierunku punktów wyciągowych.

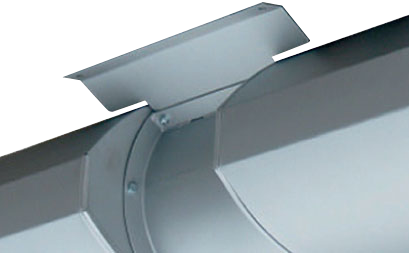

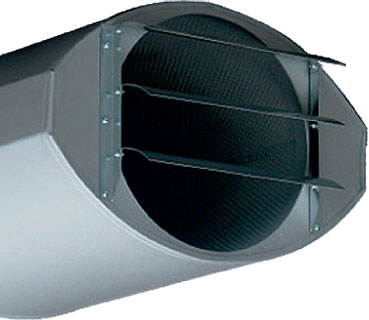

Obudowa wentylatora wykonana z blachy stalowej z integrowanymi obustronnie tłumikami akustycznymi o kształcie eliptycznym. Wirnik wentylatora wyważony statycznie i dynamicznie zgodnie z ISO 1940 w klasie G 6,3. Standardowo w celu ochrony przed przedostaniem się części stałych po stronie wlotu zamontowana została siatka ochronna, natomiast po stronie wylotu deflektor umożliwiający sterowanie strugą powietrza poprzez regulację kąta łopatek. W przypadku wersji rewersyjnej deflektory zamontowane są po dwóch stronach urządzenia.

Napęd i sterowanie


Asynchroniczny silnik elektryczny 3~400V, 50Hz. Stopień ochrony silnika IP55. Skrzynka elektryczna zamontowana na obudowie wentylatora.

Maksymalna temperatura pracy


40°C - praca ciągła

Zastosowanie


Wentylatory strumieniowe przeznaczone są do pracy w systemach wentylacji garaży. Urządzenia zapewniają skuteczne dzienne „przewietrzanie” zanieczyszczeń powstałych w garażu podczas emisji CO i LPG zawartych w spalinach samochodowych.

Dane techniczne

Typ
Jednokierunkowe

Q max
[m3/h]
F
[N]
P max
[kW]
U
[V]
I n
[A]
I a
[A]
RPM max
[1/min]
LpA**
[dB(A)]
m
[kg]
nr kat.
PIRAX.S 315/2/4/N28 4850/2250 28/6 0,75/0,19 400 1,95/0,7 11,3/2,7 2850/1400 58/43 50 02200562
PIRAX.S 355/2/4/N45 7200/3600 45/11 1,5/0,37 400 3,8/1,19 30,5/7,0 2875/1430 65/47 80 02200572
PIRAX.S 400/2/4/N55 8630/4430 55/14 1,5/0,37 400 3,8/1,19 30,5/7,0 2875/1430 66/41 94 02200582
PIRAX.S 400/2/4/N65 10000/4650 65/16 2,0/0,5 400 5,0/1,6 33,0/7,2 2855/1455 69/52 100 02200602



Typ
Rewersyjne

Q max
[m3/h]
F
[N]
P max
[kW]
U
[V]
I n
[A]
I a
[A]
RPM max
[1/min]
LpA**
[dB(A)]
m
[kg]
nr kat.
PIRAX.RS 315/2/4/N20 4190/2095 20/5 0,75/0,19 400 1,95/0,7 11,3/2,7 2820/1410 55/40 52 02200612
PIRAX.RS 355/2/4/N38 6360/3180 38/9 1,5/0,37 400 3,8/1,19 30,5/7,0 2875/1430 61/43 82 02200622
PIRAX.RS 400/2/4/N50 8220/3850 50/13 1,5/0,37 400 3,8/1,19 30,5/7,0 2875/1430 67/51 102 02200642


** - wartość mierzona w odległości 3 m, w oparciu o rozchodzenie półsferyczne w warunkach pola swobodnego

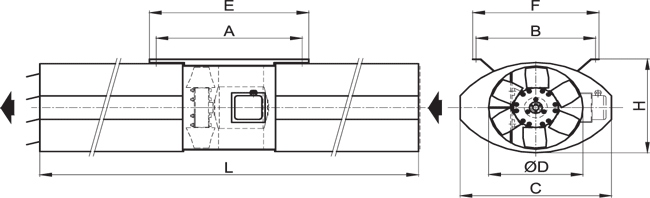

Wymiary

Typ A
[mm]
B
[mm]
C
[mm]
ØD
[mm]
E
[mm]
F
[mm]
H
[mm]
I
[mm]
PIRAX.S/RS 315 500 450 500 315 550 480 345 1350
PIRAX.S/RS 355 550 500 560 355 600 530 385 1750
PIRAX.S/RS 400 640 580 640 400 700 610 435 2000
