Konstrukcja
Elastyczne tłumiki akustyczne FLEXITEC do kanałów okrągłych. Wnętrze tłumików wykonano z falistego i perforowanego aluminium. Zewnętrzny płaszcz stanowi laminat aluminiowo-poliestrowy, który chroni materiał przed pęknięciami i uszkodzeniami mechanicznymi (np. podczas wyginania, komperesji etc). Przestrzeń pomiędzy wewnętrzną i zewnętrzną warstwą wypełniona jest materiałem dźwiękochłonnym – wełną mineralną o grubości 25mm. Zastosowano ponadto wewnętrzną warstwę materiału , który skutecznie zabezpiecza izolację przed przenikaniem wilgoci, a co za tym idzie przed utratą właściwości tłumiących.
Tłumiki o długości 500 oraz 1000mm w standardzie posiadają przyłącze nyplowe i wyposażone są w uszczelkę. Dostępne są również na zamówienie z warstwą tłumiącą o grubości 50 mm oraz z innymi rodzajami przyłączy.
Tłumiki o długości 600 oraz 1200mm występują w wykonaniu nyplowym, oraz z zakończeniem mufa-nypel (wersje M-N).
Wszystkie modele przeznaczone są do stosowania w instalacjach średnio- i niskociśnieniowych, również w niskich temperaturach otoczenia (od -30oC).

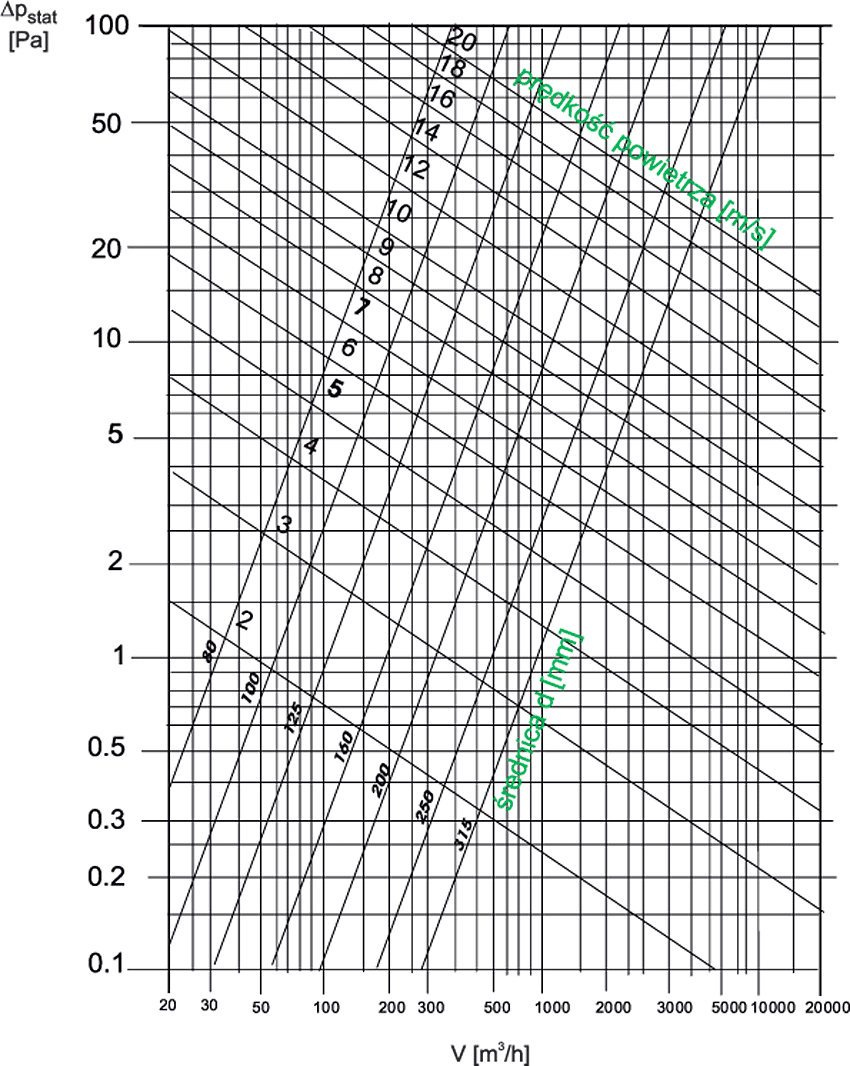

Charakterystyki pracy
- FLEXITEC 80 - 315(500/1000)

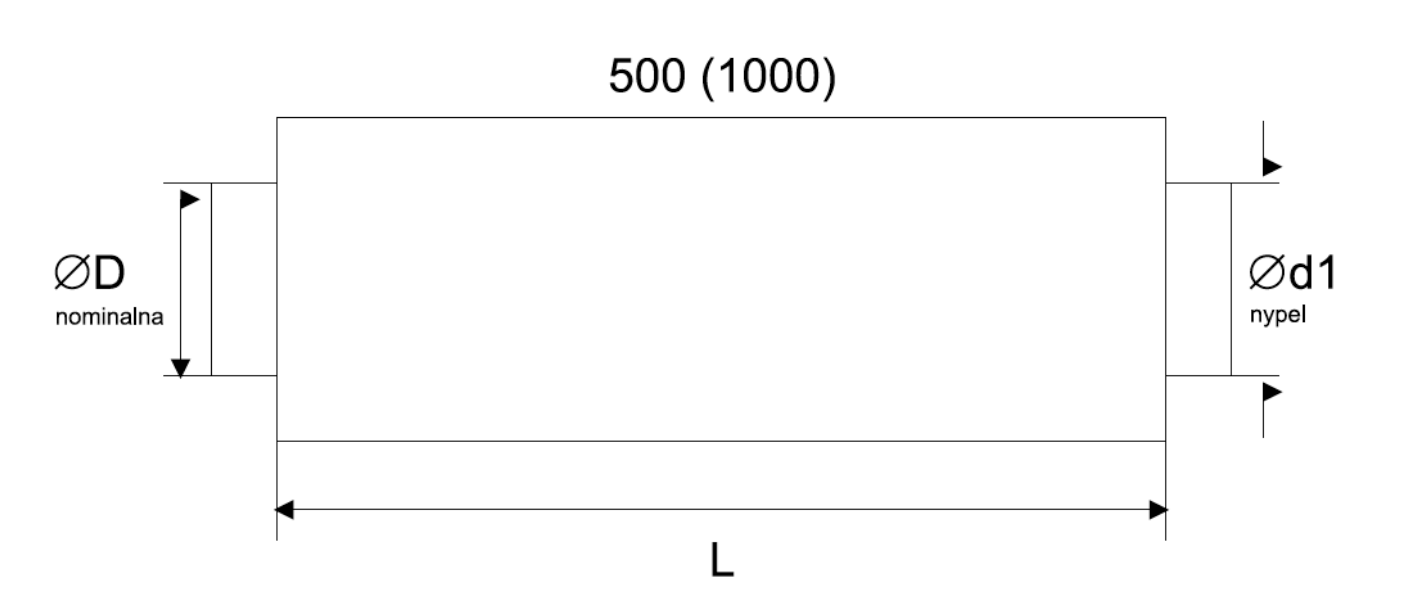

Wymiary
Typ | Dnom [mm] |
Dmale [mm] |
---|---|---|
FLEXITEC 80 | 80 | 79,3 |
FLEXITEC 100 | 100 | 99,3 |
FLEXITEC 125 | 125 | 124,3 |
FLEXITEC 150 | 150 | 149,3 |
FLEXITEC 160 | 160 | 159,3 |
FLEXITEC 200 | 200 | 199,3 |
FLEXITEC 250 | 250 | 249,3 |
FLEXITEC 315 | 315 | 314,3 |
Typ | Dnom [mm] |
Dmale [mm] |
---|---|---|
FLEXITEC 100 (600/1200) | 100 | 98 |
FLEXITEC 125 (600/1200) | 125 | 123 |
FLEXITEC 160 (600/1200) | 160 | 158 |
FLEXITEC 200 (600/1200) | 200 | 198 |
FLEXITEC 250 (600/1200) | 250 | 248 |
FLEXITEC 315 (600/1200) | 315 | 313 |
